Стационарные рентгенофлуоресцентные измерительные приборы Fischerscope X-Ray позволяют автоматизировать серийные измерения. Разнообразие версий - отличающееся по рентгеновскому источнику, фильтру, диафрагмам и детектору - позволяют выбрать рентгеновское устройство с конфигурацией , которая наилучшим образом соответствует вашей конкретной измерительной задаче.
Включает модели XDL 210/220/230/240, которые доступны с различными вариантами опор для размещения образцов, а также фиксированной или регулируемой осью Z. Энергодисперсионные приборы универсальны в применении и подходят для измерения толщины и анализа тонких покрытий, частей печатных плат и деталей серийного производства.

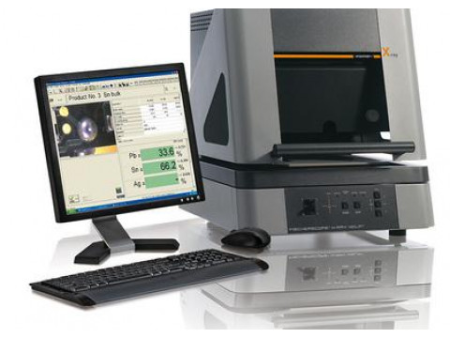

Включает модели XDLM 231/232/237, которые имеют фиксированную, управляемую вручную или моторизованную XY-опору для образцов. Все модели серии оснащены программируемой осью Z с приводом. Имеют электрически сменные апертуры и первичные фильтры. Приборы подходят для исследования тонких покрытий, даже с малой плотностью.

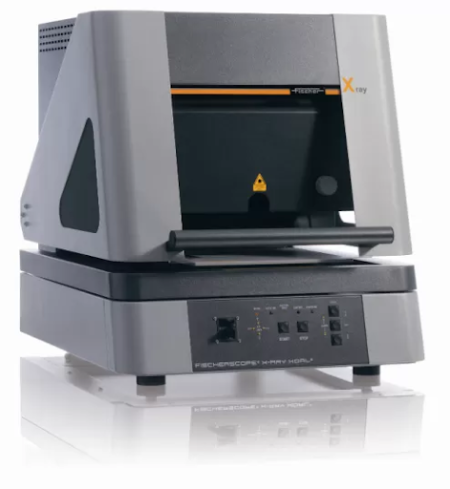

Устройство разработано для неразрушающего контроля и анализа очень тонких покрытий ≤ 0,1 мкм, имеющих небольшую плотность и сложный состав. Благодаря программируемой XY-регулировке опоры прибор отлично подходит для автоматизированных измерительных операций при мониторинге качества и производственном процессе.
| Модель | XDL 210 | XDL 220 | XDL 230 | XDL 240 |
| Рентгеновский источник | Вольфрамовая трубка с бериллиевым окном | |||
| Напряжение | 30 кВ, 40 кВ, 50 кВ | |||
| Апертура (коллиматор) | Ø0,3 мм; опция Ø0,1 мм; Ø0,2 мм; 0,3 х 0,05 мм | |||
| Область измерения | мин. Ø0,2 мм | |||
| Рентгеновский детектор | пропорциональный счетчик | |||
| Диапазон элементов | от Ti (22) до U (92), анализирует до 24 элементов одновременно с использованием WinFTM BASIC | |||
| Расстояние до образца | 0 - 80 мм | |||
| Область размещения образца | 463 х 500 мм | 420 х 450 мм | 300 х 350 мм | |
| Максимальная масса образца | 20 кг | 5 кг / 20 кг | ||
| Максимальная высота образца | 25 - 300 мм (в зависимости от опоры) | 140 мм / 290 мм | 140 мм | |
| Исполнение | фиксированная опора | ручная XY-регулировка | программируемая XY-регулировка | |
| Перемещение опоры по оси X и Y | - | 95 х 150 мм | 255 х 235 мм | |
| Скорость перемещения | - | ≤ 80 мм/сек | ||
| Ось Z | фиксированная позиция (верхняя/средняя/нижняя) | электрически регулируемая | программируемая | |
| Перемещение опоры по оси Z | - | 140 мм | ||
| Лазерная указка | - | есть | ||
| Масштабирование | 1х, 2х, 3х, 4х | |||
| Видеомикроскоп | цветная CCD камера с высоким разрешением для оптического контроля местоположения и измерения вдоль оси первичного луча, перекрестье с калиброванной шкалой (линейкой) и индикатор пятна, регулируемая светодиодная подсветка | |||
| Программное обеспечение | стандартно: Fischer WinFTM LIGHT; опционально Fischer WinFTM BASIC, PDM, SUPER | |||
| Питание | адаптер переменного тока АС 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт | |||
| Диапазон рабочих температур | от +10 до +40°С | |||
| Класс защиты | IP40 | |||
| Температура хранения | от 0 до +50°С | |||
| Габариты | 570 х 760 х 650 мм | |||
| Масса | 94 кг | 99 кг | 107 кг | 120 кг |
| Модель | XDLM 231 | XDLM 232 | XDLM 237 |
| Рентгеновский источник | микрофокусная вольфрамовая трубка с бериллиевым окном | ||
| Напряжение | 30 кВ, 40 кВ, 50 кВ | ||
| Апертура (коллиматор) | стандартно 4 сменных: Ø 0,1 мм; Ø 0,2 мм; 0,05×0,05 мм; 0,2×0,03 мм; опция: Ø 0,3 мм; 0,3×0,05 мм | ||
| Область измерения | мин. Ø 0,1 мм с апертурой 0,05×0,05 мм | ||
| Рентгеновский детектор | пропорциональный счётчик | ||
| Диапазон элементов | от K (19) до U (92), анализирует до 24 элементов одновременно с использованием WinFTM BASIC | ||
| Расстояние до образца | 0 - 80 мм | ||
| Область размещения образца | 463 х 500 мм | 420 х 450 мм | 300 х 350 мм |
| Максимальная масса образца | 20 кг | 5 кг / 20 кг | |
| Максимальная высота образца | 140 мм | ||
| Исполнение | фиксированная опора | ручная XY-регулировка | программируемая XY-регулировка |
| Перемещение опоры по оси X и Y | - | 95 х 150 мм | 255 х 235 мм |
| Скорость перемещения | - | ≤ 80 мм/сек | |
| Ось Z | электрически регулируемая | программируемая | |
| Перемещение опоры по оси Z | 140 мм | ||
| Лазерная указка | есть | ||
| Масштабирование | 1х, 2х, 3х, 4х | ||
| Видеомикроскоп | цветная CCD камера с высоким разрешением для оптического мониторинга положения измерения вдоль оси первичного луча, ручная фокусировка и автофокус, перекрестье с калиброванной шкалой (линейка) и индикатор пятна, регулируемая светодиодная подсветка, лазерная указка (класс 1) для точного размещения образцов | ||
| Программное обеспечение | стандартно: Fischer WinFTM LIGHT; опционально: Fischer WinFTM BASIC, PDM, SUPER | ||
| Питание | адаптер переменного тока AC 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт | ||
| Диапазон рабочих температур | от +10 до +40°С | ||
| Класс защиты | IP40 | ||
| Температура хранения | от 0 до +50°С | ||
| Габариты | 570 х 760 х 650 мм | ||
| Масса | 100 кг | 108 кг | 120 кг |
| Модель | XDAL 237 | ||
| Рентгеновский источник | микрофокусная вольфрамовая трубка с бериллиевым окном | ||
| Напряжение | 10 кВ, 30 кВ, 50 кВ | ||
| Апертура (коллиматор) | 4 сменных: Ø 0,1 мм; Ø 0,3 мм; Ø 0,6 мм; 0,5×0,15 мм | ||
| Область измерения | Ø 0,15 мм с апертурой 0,1 мм | ||
| Рентгеновский детектор | версия с кремниевым ПИН-детектором, разрешение ≤ 200 эВ, элементы: от S (16) до U (92); | ||
| версия с кремниевым дрейфовым детектором, разрешение ≤ 160 эВ, элементы: от Al (13) до U (92) | |||
| Расстояние до образца | 0 - 80 мм | ||
| Область размещения образца | 300 х 350 мм | ||
| Максимальная масса образца | 5 кг / 20 кг | ||
| Максимальная высота образца | 140 мм | ||
| Исполнение | программируемая моторизованная XY-регулировка | ||
| Перемещение опоры по оси X и Y | 255 х 235 мм | ||
| Скорость перемещения | 80 мм/сек | ||
| Перемещение опоры по оси Z | 140 мм | ||
| Лазерная указка | есть | ||
| Масштабирование | 1х, 2х, 3х, 4х | ||
| Видеомикроскоп | цветная CCD камера с высоким разрешением для оптического мониторинга положения измерения вдоль оси первичного луча, ручная фокусировка и автофокус, перекрестье с калиброванной шкалой (линейка) и индикатор пятна, регулируемая светодиодная подсветка, лазерная указка (класс 1) для точного размещения образцов | ||
| Программное обеспечение | стандартно: Fischer WinFTM BASIC включая PDM; опционально: Fischer WinFTM SUPER | ||
| Питание | адаптер переменного тока AC 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт | ||
| Диапазон рабочих температур | от +10 до +40°С | ||
| Класс защиты | IP40 | ||
| Температура хранения | от 0 до +50°С | ||
| Габариты | 570 х 760 х 650 мм | ||
| Масса | 115 кг | ||
